Trapézové plechy - Technická specifikace
Trapézové plechy: T-8, T-12, T-18, TN-18, T-35 B EKON, T-35 A EKON, TN-35, T-45 B, T-45
A, TN-45, T-50, TN-50, TN-60, TN-85, TN-135, TN-150
Trapéz T-8
|
délka (m)
|
0,5-8
|
|
nominální šířka (mm)
|
1000/1250
|
|
celková šířka (mm)
|
940/1170
|
|
už. krycí šířka (mm)
|
920/1150
|
|
tloušťka (mm)
|
0,50 / 0,63 / 0,70 / 0,80
|
|
hmotnost (kg/m2) pozink
|
4,25 / 5,34 / 5,95 / 6,78
|
|
hmotnost (kg/m2) LPL
|
4,35 / 5,48 / 6,09 / 6,96
|
Trapéz T-12
|
délka (m)
|
0,5 - 8
|
|
nominální šířka (mm)
|
1000/1250
|
|
celková šířka (mm)
|
890/1130
|
|
už. krycí šířka (mm)
|
860/1100
|
|
tloušťka (mm)
|
0,50 / 0,63 / 0,70 / 0,80
|
|
hmotnost (kg/m2) pozink
|
4,43 / 5,59 / 6,20 / 7,09
|
|
hmotnost (kg/m2) LPL
|
4,55 / 5,7 / 6,36 / 7,27
|
Trapéz T-18
|
délka (m)
|
0,5-8
|
|
nominální šířka (mm)
|
1000/1250
|
|
celková šířka (mm)
|
870/1150
|
|
už. krycí šířka (mm)
|
840/1120
|
|
tloušťka (mm)
|
0,50 / 0,63 / 0,70 / 0,80
|
|
hmotnost (kg/m2) pozink
|
4,35 / 5,48 / 6,09 / 6,96
|
|
hmotnost (kg/m2) LPL
|
4,46 / 5,62 / 6,25 / 7,14
|
Trapéz TN-18
|
délka (m)
|
0,5-8
|
|
nominální šířka (mm)
|
1000/1250
|
|
celková šířka (mm)
|
870/1150
|
|
už. krycí šířka (mm)
|
840/1120
|
|
tloušťka (mm)
|
0,50 / 0,63 / 0,70 / 0,80
|
|
hmotnost (kg/m2) pozink
|
4,35 / 5,48 / 6,09 / 6,96
|
|
hmotnost (kg/m2) LPL
|
4,46 / 5,62 / 6,25 / 7,14
|
Trapéz T-35B EKON
|
délka (m)
|
0,5-12
|
|
nominální šířka (mm)
|
1000/1250
|
|
celková šířka (mm)
|
850/1060
|
|
už. krycí šířka (mm)
|
830/1035
|
|
tloušťka (mm)
|
0,50 / 0,63 / 0,70 / 0,80
|
|
hmotnost (kg/m2) pozink
|
4,70 / 5,93 / 6,60 / 7,54
|
|
hmotnost (kg/m2) LPL
|
4,83 / 6,09 / 6,76 / 7,73
|
Trapéz T-35 A EKON
|
délka (m)
|
0,5-12
|
|
nominální šířka (mm)
|
1000/1250
|
|
celková šířka (mm)
|
850/1060
|
|
už. krycí šířka (mm)
|
830/1035
|
|
tloušťka (mm)
|
0,50 / 0,63 / 0,70 / 0,80
|
|
hmotnost (kg/m2) pozink
|
4,70 / 5,93 / 6,60 / 7,54
|
|
hmotnost (kg/m2) LPL
|
4,83 / 6,09 / 6,76 / 7,73
|
Trapéz TN-35
|
délka (m)
|
0,5-12
|
|
nominální šířka (mm)
|
1000/1250
|
|
celková šířka (mm)
|
850/1060
|
|
už. krycí šířka (mm)
|
830/1035
|
|
tloušťka (mm)
|
0,50 / 0,63 / 0,70 / 0,80
|
|
hmotnost (kg/m2) pozink
|
4,70 / 5,93 / 6,60 / 7,54
|
|
hmotnost (kg/m2) LPL
|
4,83 / 6,09 / 6,76 / 7,73
|
Trapéz T-45 B
|
délka (m)
|
0,5-12
|
|
nominální šířka (mm)
|
1000/1250
|
|
celková šířka (mm)
|
770/950
|
|
už. krycí šířka (mm)
|
728/910
|
|
hloubka (mm)
|
0,50 / 0,63 / 0,70 / 0,80
|
|
hmotnost (kg/m2) pozink
|
5,36 / 6,75 / 7,50 / 8,57
|
|
hmotnost (kg/m2) LPL
|
5,50 / 6,93 / 7,70 / 8,80
|
Trapéz T-45 A
|
délka (m)
|
0,5-12
|
|
nominální šířka (mm)
|
1000/1250
|
|
celková šířka (mm)
|
770/950
|
|
už. krycí šířka (mm)
|
728/910
|
|
hloubka (mm)
|
0,50 / 0,63 / 0,70 / 0,80
|
|
hmotnost (kg/m2) pozink
|
5,36 / 6,75 / 7,50 / 8,57
|
|
hmotnost (kg/m2) LPL
|
5,50 / 6,93 / 7,70 / 8,80
|
Trapéz TN-45
|
délka (m)
|
0,5-12
|
|
nominální šířka (mm)
|
1000/1250
|
|
celková šířka (mm)
|
770/950
|
|
už. krycí šířka (mm)
|
728/910
|
|
hloubka (mm)
|
0,50 / 0,63 / 0,70 / 0,80
|
|
hmotnost (kg/m2) pozink
|
5,36 / 6,75 / 7,50 / 8,57
|
|
hmotnost (kg/m2) LPL
|
5,50 / 6,93 / 7,70 / 8,80
|
Trapéz T-50
|
délka (m)
|
0,5-12
|
|
nominální šířka (mm)
|
1000/1250
|
|
celková šířka (mm)
|
820/1025
|
|
už. krycí šířka (mm)
|
740/980
|
|
tloušťka (mm)
|
0,50 / 0,63 / 0,70 / 0,80 / 1,00
|
|
hmotnost (kg/m2) pozink
|
5,25 / 6,80 / 7,35 / 8,40 / 10,50
|
|
hmotnost (kg/m2) LPL
|
5,40 / 6,95 / 7,5 / 8,60 / 10,70
|
Trapéz TN-50
|
délka (m)
|
0,5-12
|
|
nominální šířka (mm)
|
1000/1250
|
|
celková šířka (mm)
|
820/1025
|
|
už. krycí šířka (mm)
|
740/980
|
|
tloušťka (mm)
|
0,50 / 0,63 / 0,70 / 0,80 / 1,00
|
|
hmotnost (kg/m2) pozink
|
5,25 / 6,80 / 7,35 / 8,40 / 10,50
|
|
hmotnost (kg/m2) LPL
|
5,40 / 6,95 / 7,50 / 8,60 / 10,70
|

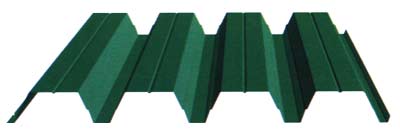

Trapéz TN-60
|
délka (m)
|
3-12
|
|
nominální šířka (mm)
|
1250
|
|
celková šířka (mm)
|
980
|
|
už. krycí šířka (mm)
|
940
|
|
tloušťka (mm)
|
0,75 / 0,88 / 1,00 / 1,25
|
|
hmotnost (kg/m2) pozink
|
7,64 / 8,80 / 10,00 / 12,50
|
Trapéz TN-85
Materiál: pozinkovaný plech, pozinkovaný plech s lakoplastovou úpravou
pro exteriéry, pozinkovaný plech s lakoplastovou úpravou pro interiéry.
|
délka (m)
|
3 - 12
|
|
nominální šířka (mm)
|
1500
|
|
celková šířka (mm)
|
1130
|
|
už. krycí šířka (mm)
|
1090
|
|
tloušťka (mm)
|
0,75
|
0,88
|
1,00
|
1,25
|
1,50
|
|
hmotnost (kg/m2)
|
8,25
|
9,69
|
11,00
|
13,76
|
16,50
|
|
účinný moment
|
92,00
|
112,40
|
131,70
|
139,50
|
204,50
|
|
moment setrvačnosti
|
95,60
|
116,40
|
134,50
|
169,50
|
204,50
|
Trapéz TN-135
|
délka (m)
|
3-12
|
|
nominální šířka (mm)
|
1000/1500
|
|
celková šířka (mm)
|
654/964
|
|
už. krycí šířka (mm)
|
620/930
|
|
tloušťka (mm)
|
0,70 / 0,75 / 0,80 / 0,88 / 1,00 / 1,25
|
|
hmotnost (kg/m2) pozink
|
9,70 / 10,56 / 12,00 / 15,00
|
Trapéz TN-150
Materiál: pozinkovaný plech, pozinkovaný plech s lakoplastovou úpravou
pro exteriéry, pozinkovaný plech s lakoplastovou úpravou pro interiéry.
|
délka (m)
|
3 - 12
|
|
nominální šířka
|
1000 m
|
|
celková šířka (mm)
|
600
|
|
už. krycí šířka (mm)
|
560
|
|
tloušťka (mm)
|
0,75
|
0,88
|
1,00
|
1,25
|
1,50
|
|
hmotnost (kg/m2)
|
10,51
|
12,34
|
14,02
|
17,52
|
21,03
|
|
účinný moment
|
356,02
|
432,67
|
505,33
|
642,52
|
775,27
|
|
moment setrvačnosti
|
367,10
|
444,01
|
509,77
|
642,52
|
775,27
|
Plech v tabulích a svitcích
Standardní rozměr pozinkovaných tabulí: 0,5 x 1000 x 2000 mm
Standardní rozměr pozinkovaných tabulí: 0,5 x 1250 x 2000 mm
Jiný rozměr, resp. plech navinutý do svitku s požadovanou délkou a hmotnosti je možné
dodat podle objednávky.
|
